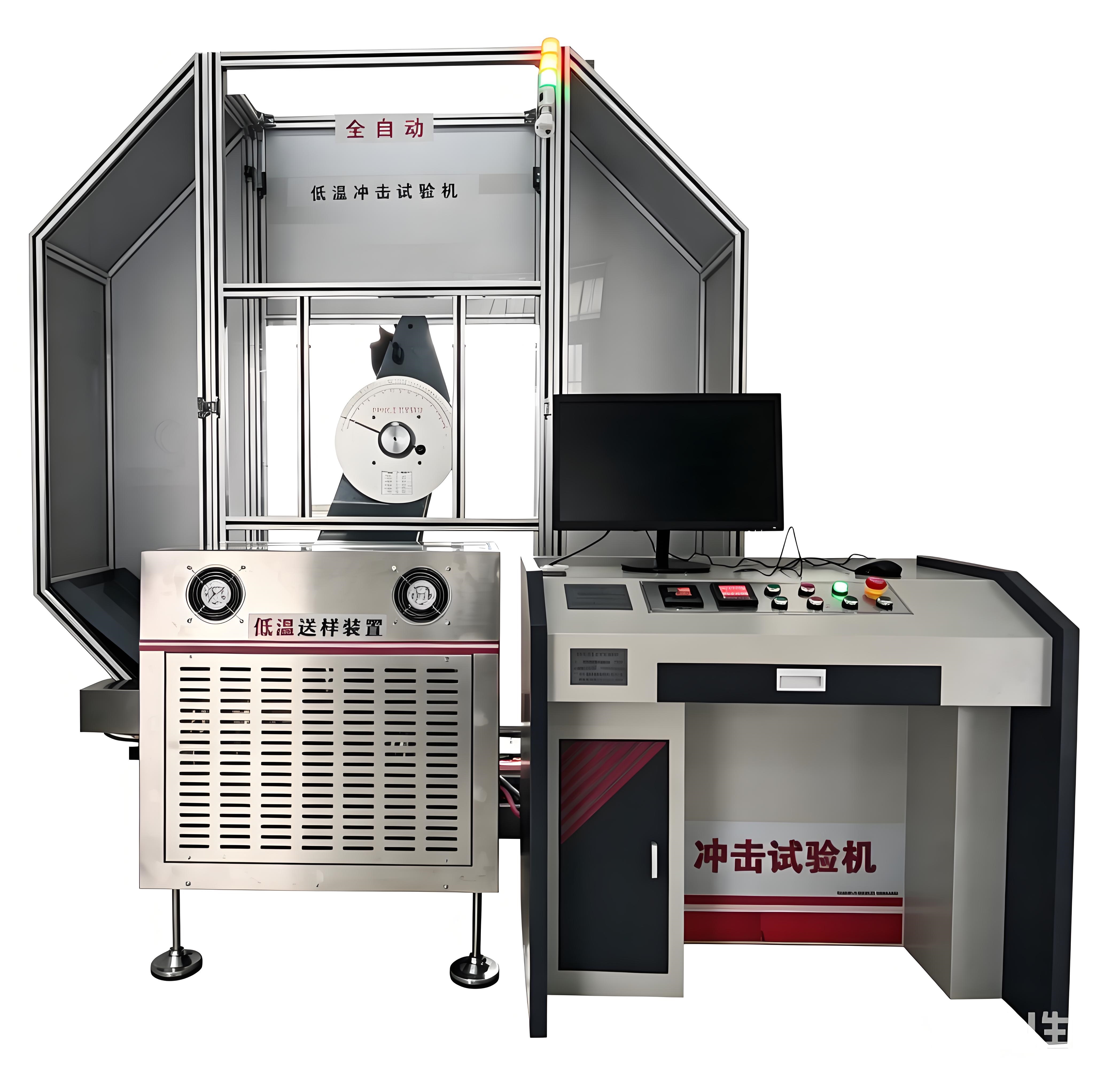

一、功能介绍

主要用于金后夏比冲击试验，测定金后材料在低温环境中动负荷作用下的冲击吸收共和冲击韧性，能连续大能量的做金后冲击试验。控制系统采用可编程控制器(PLC)，控制取摆、冲击试验的全过程，能显示冲击吸收功、冲击韧性、摆锤的旋转角度并能打印实验报告等。

1、本机采用PLC控制，扬摆、挂摆、送料、定位、冲击及温度调节设置均为电气、机械控制。配备专用送料装置自动送料，试样自动端面定位。试样出炉至冲击时间不大于5秒，满足金属低温夏比冲击试验方法的要求。在冲击试样后可利用剩余能量自动扬摆，做好下次试验准备，工作效率高；

2、主机采用双支承柱，主轴简支梁式支承、挂摆，轴承径向载荷分布合理，有效减小主轴变形，大大减少轴承摩擦带来的能量损失；

3．采用双级标准减速电机提锤，运行平稳；

4．挂摆装置采用液压缓冲，挂摆平稳；

5．摆锤三维软件精确设计，保证了打击中心准确，摆锤力矩精确；

二、技术参数

1.最大冲击能量:300J，冲击能量糖度士0.5%;

2.摆锤预扬角:≥150°;

3.角度分辨率:≤0.025°;

4.摆锤力矩:M=160.7695N·m;

5.摆锤中心至冲击点(试样中心)距离:750mm;

6.冲击速度:5.24m/s;

7.试样支座跨距:40mm;

8.试样支座端部圆弧半径:1-1.5mm;

9.试样支座支承面倾角:11±1°;

10.冲击刀圆弧半径:2~2.5mm;

11.冲击刀夹角:30±1°;

12.冲击刀厚度:16mm;

13.试样规格:10mm (7.5 mm/5mm)x10mmx55mm;

低温装置参数:

14控温范围:0°C-80°C;

15恒温糖度:±0.5°C;

16温度波动度:土1°C;

17温度测量分辨力:0.1°C;

18容积:30L;

19可装试样数量:＞60试样尺寸:10x10x55mm

20冷却方式:叠复式压缩机制冷
